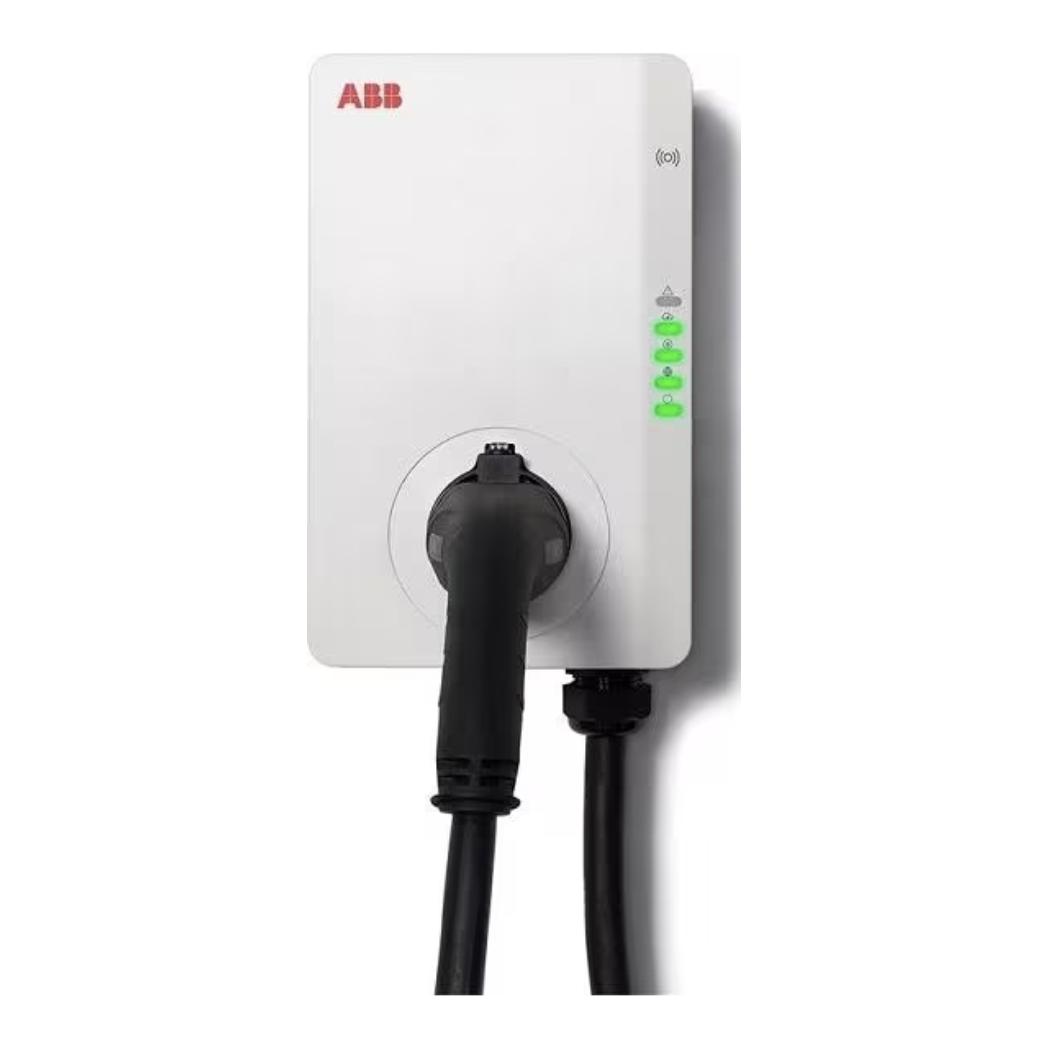

ABB Ladestation Terra AC 22 kW RFID, 4G, MID-Zähler und Display
PV-Laden
Lastmanagement
4G
LAN
WLAN
1'490.00
Lagerbestand: 12
Sofort verfügbar, Lieferzeit: 1-3 Werktage
Artikel-Zubehör direkt mitbestellen
29.95
Ladeleistung 22 kW, 32 A 3-phasig
5 m Kabel mit Typ 2 Stecker
Schutzeinrichtungen: Überstrom, Überspannung, Unterspannung, Erdschluss einschliesslich DC-Fehlerstr
Mehr anzeigen
Shoppen mit Klimaschutzbeitrag
Schnelle Lieferung
30 Tage Rückgaberecht
Produktinformationen
Ladestation Terra AC 22 kW RFID, 4G, MID-Zähler und Display
- Ladeleistung 22 kW, 32 A 3-phasig
- 5 m Kabel mit Typ 2 Stecker
- Schutzeinrichtungen: Überstrom, Überspannung, Unterspannung, Erdschluss einschliesslich DC-Fehlerstrom, integrierter Blitzschutz
- Mit MID-Energiezähler und Zugangskontrolle über RFID und Smartphone App
- LAN, WLAN, Bluetooth, Ethernet, RS-485 und 3G/4G, OCPP 1.6
- 1 potentialfreier Eingang, 1 potentialfreier Ausgang
ABB Terra AC – Hochwertige Wallbox (22 kW) für Heim & Gewerbe
Die ABB Terra AC (Modell TAC‑W22‑G5‑RD‑MC‑0) ist eine leistungsstarke Wandladestation mit 3‑phasigem Betrieb und bis zu 22 kW Ladeleistung (32 A). Sie eignet sich für private Garagen, Firmenflotten und Mehrparteienhäuser. Die Wallbox ist mit fest angeschlossenem 5 m Typ‑2‑Kabel, integriertem MID‑zertifiziertem Energiezähler, RFID‑Autorisierung und umfangreicher Vernetzung via LAN, WLAN und 4G ausgestattet.
Die robuste Bauweise (Schutzart IP54, Stossfestigkeit IK08) ermöglicht den Einsatz sowohl im Innen‑ als auch Außenbereich. Flexible Netztypen (TT, TN) und Frequenzbereich (50‑60 Hz) sorgen für breite Einsatzfähigkeit. Optional kann PV‑Überschussladen und Lastmanagement über zusätzliche Energiemessung realisiert werden.
Technische Daten:
| Merkmal | Wert | Zubehör erforderlich? |
|---|---|---|
| Ladeleistung (Nominal) | 22 kW (3‑phasig, 32 A) | — |
| Eingangsspannung | AC 380‑420 V (3‑phasig) | — |
| Frequenz | 50‑60 Hz | — |
| Netztypen | TT, TN | — |
| Anschlusskabel | Typ 2 – 5 m fest angeschlossen | — |
| PV‑Laden (Solar‑Überschussladen) | Ja | Ja (mit Energiemessung, nicht im Lieferumfang enthalten) |
| Lastmanagement | Ja | Ja (mit Energiemessung, nicht im Lieferumfang enthalten) |
| WLAN-Konnektivität | Ja (2,4 GHz) | — |
| LAN-Konnektivität | Ja (Ethernet RJ‑45) | — |
| 4G-Konnektivität | Ja (LTE Cat M1 / eSIM) | — |
| RFID-Zugang | Ja | — |
| MID-Zähler | Ja | — |
| Schutzart | IP54 | — |
| Stossfestigkeit | IK10 | — |
| Betriebstemperatur | −30 °C … +50 °C | — |
| Abmessungen (H × B × T) | 320 mm × 195 mm × 125mm | — |
| Gewicht | ca. 5,6kg | — |
| Kommunikation / Protokolle | OCPP 1.6 ; Modbus optional | — |
Funktionen der ABB Terra AC Wallbox
| Funktion / Merkmal | Standard-Nutzung (Im Lieferumfang der Wallbox) | Smart-Nutzung (MIT zusätzlichem externen Haus-Energiezähler*) |
|---|---|---|
| Genaue Abrechnung der Ladevorgänge | Ja. Der eingebaute MID-Zähler erfasst exakt, wie viel Strom ins Auto geladen wurde. Perfekt für Dienstwagen-Abrechnungen oder zur Kostenkontrolle. | Ja. Diese wichtige Funktion ist immer vorhanden. |
| Schutz der Haus-Hauptsicherung (Dynamisches Lastmanagement) | Nein. Die Wallbox "weiss" nicht, wie viel Strom Ihr Haus gerade verbraucht. Läuft z.B. der Ofen, könnte die Hauptsicherung überlastet werden. | Ja. Der externe Zähler misst die Gesamtlast des Hauses und drosselt die Ladeleistung automatisch, bevor die Hauptsicherung überlastet wird. |
| Automatisches Laden mit Solar-Überschuss (PV-Überschussladen) | Nein. Die Wallbox kann nicht erkennen, ob Ihre Solaranlage gerade überschüssigen Strom produziert. | Ja. Der externe Zähler erkennt den Solar-Überschuss und die Wallbox lädt das Auto intelligent nur mit dieser überschüssigen, kostenlosen Sonnenenergie. |
| Zugangskontrolle (Wer darf laden?) | Ja. Per RFID-Karte oder App können Sie jeden Ladevorgang freischalten und so Unbefugte am Laden hindern. | Ja. Diese Grundfunktion ist immer vorhanden. |
| Steuerung per App & Konnektivität (WLAN, 4G, LAN) | Ja. Die Wallbox ist immer voll vernetzt. Sie können Ladevorgänge per App starten, stoppen und den Status (inkl. der geladenen kWh) einsehen. | Ja. Diese Grundfunktionen sind immer gegeben. |
| Welcher "Zähler" ist gemeint? | Die Wallbox hat einen eingebauten Zähler nur für den Ladevorgang (zur Abrechnung). | Es wird ein zusätzlicher Zähler am Hauptanschluss des Hauses installiert, der den gesamten Stromfluss des Hauses misst. |
* Ein externer Energiezähler (Smart Meter) ist nicht im Lieferumfang der Wallbox enthalten und muss separat durch eine Elektrofachkraft installiert werden.
Lieferumfang:
1x ABB Ladestation Terra AC 22 kW RFID, 4G, MID-Zähler und Display
